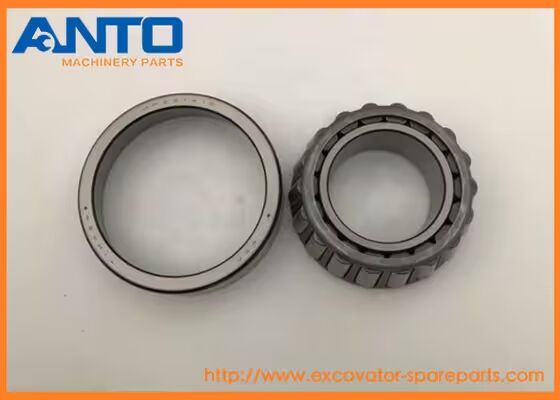

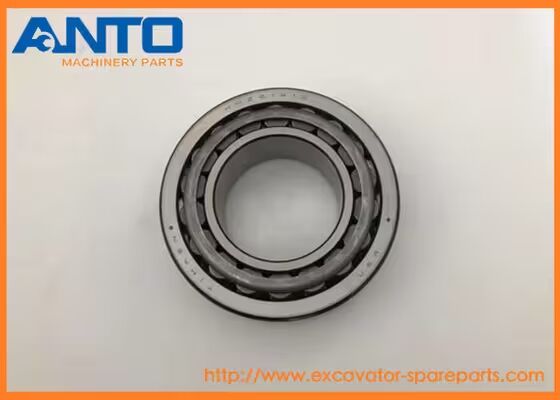

- 4T-HH221449/HH221410 Bantalan Rol Tirus 101,6x190,5x57,15 MM HH221449/10
| d - 101,6 mm |
| |
| D - 190,5 mm |
| |
| T - 57,15 mm |
| |
| B - 57,531 mm |
| |
| C - 46,038 mm |
| |
| R - 3,6 mm |
| |
| r - 3,3 mm |
| |
| a - -15 mm |
| |
| Da - 179 mm |
| |
| db - 122 mm |
| |
| da - 116 mm |
| |
| Db - 171 mm |
| |
| Aa - 2,5 mm |
| |
| Ab - 3,2 mm |
| |
| Berat - 7,27 Kg |
| |
| Daya dukung beban statis dasar (C0) - 692 kN |
| |
| Faktor (G1) - 265,6 |
| |
| Faktor (G2) - 28,4 |
| |
| Faktor (Cg) - 0,029 |
| |
| Faktor (K) - 1,74 |
| |
| Daya dukung beban dinamis dasar (C90) - 128 |
| |
| Daya dukung beban dinamis dasar (Ca90) - 73,4 |
| |
| Daya dukung beban dinamis dasar (C1) - 494 kN |
| |
| Faktor perhitungan (e) - 0,33 |
| |
| Faktor perhitungan (Y) - 1,79 |
Bantalan Rol Tirus
Ketika bantalan rol tirus dirancang, tiga garis perpanjangan dari garis pelukis lintasan dalam dan luar serta garis tengah rol berpotongan pada satu titik pada garis tengah bantalan. Oleh karena itu, rol mencapai pengguliran murni pada lintasan.
Bantalan rol tirus sangat cocok untuk menahan beban radial dan beban aksial searah serta beban gabungannya. Semakin besar sudut kontak, semakin besar kapasitas beban aksial. Sekalipun digunakan untuk menahan beban radial murni, akan ada komponen gaya aksial, sehingga biasanya digunakan berpasangan dengan dua set bantalan.
Bantalan rol tirus dibagi menjadi tiga jenis: baris tunggal, baris ganda, dan empat baris.
- Fitur Desain & Keunggulan
| Kapasitas Beban Gabungan: Geometri tirus mendukung beban radial dan aksial dalam satu arah secara bersamaan. |
| |
| Desain Terpisah: Kerucut dan mangkuk dapat dipasang secara independen, menyederhanakan pemasangan dan perawatan. |
| |
| Kekakuan Tinggi: Memberikan panduan poros dan kekakuan yang sangat baik. |
| |
| Pemasangan Serbaguna: Biasanya digunakan berpasangan berlawanan (punggung ke punggung/muka ke muka) untuk menahan beban aksial ke kedua arah. |
Kami dapat memproduksi banyak kategori dan lebih dari 6000 spesifikasi produk bantalan berkualitas tinggi untuk berbagai tujuan dan kinerja, yang terjual laris di berbagai provinsi, kota madya, daerah otonom, dan lebih dari 50 negara serta wilayah di dunia. Banyak produk bantalan telah memenangkan medali perak nasional dan bantalan berkualitas tinggi tingkat provinsi dan kota madya.
1. Berdasarkan bidang aplikasi, bantalan dibagi menjadi: bantalan otomotif, bantalan mesin pertanian, bantalan mesin perkakas, bantalan motor, bantalan kipas, bantalan mesin tekstil, bantalan mesin pertambangan, bantalan mesin kertas, bantalan mesin kimia, pemeliharaan bantalan pabrik semen, bantalan pembangkit listrik, dll.
2. Berdasarkan jenis bantalan, dibagi menjadi: bantalan bola alur dalam, bantalan bola penyelarasan diri, bantalan bola kontak sudut, bantalan rol silinder, bantalan rol tirus, bantalan bola bulat dengan dudukan, bantalan bola dorong, bantalan rol penyelarasan diri, Bantalan gelinding gabungan seperti bantalan bola kontak sudut dorong dan bantalan rol dorong bulat.
3. Berdasarkan karakteristik penggunaan: bantalan baja tahan karat, bantalan suhu tinggi, bantalan suhu rendah, bantalan tahan korosi, bantalan kecepatan tinggi, bantalan isolasi, bantalan senyap, bantalan serat kimia, bantalan vakum, bantalan peralatan kebugaran, bantalan pelumas mandiri, bantalan anti-magnetik, bantalan anti-sulfur.
- Bengkel operasional pabrik
- Waktu tunggu dan pengiriman
Kami menyimpan sebagian besar model bantalan populer, dan pengiriman dapat diatur dalam waktu singkat untuk permintaan mendesak Anda.
Kami dapat mengatur pengiriman melalui ekspres, misalnya DHL, FEDEX, TNT, UPS, EMS, ShunFeng. Atau melalui kargo udara ke bandara lokal. Untuk permintaan bantalan dalam jumlah besar, kami dapat mengatur pengiriman melalui laut/kapal.
