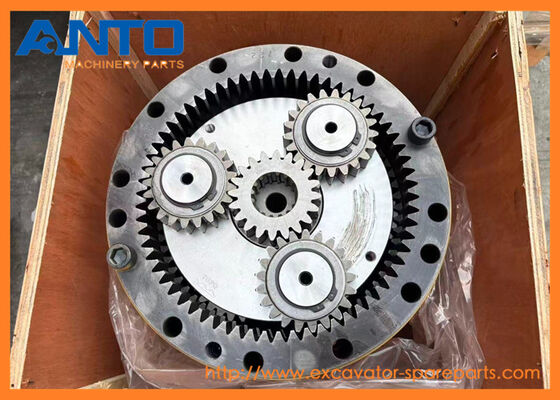

- 31Q6-10141 Swing Gearbox HYUNDAI Excavator Spare Parts Untuk R160LC9 R180LC9 R210LC9
| Nama |
Swing Gearbox |
| Bagian No |
31Q6-10141 |
| Model Mesin |
R160LC9 R180LC9 R210LC9 R220LC9A |
| Kategori |
Gear pengurangan ayunan |
| Waktu lead |
1-3 hari |
| Kualitas |
Baru, kualitas OEM |
| MOQ |
1 PCS |
| Alat transportasi |
Perjalanan laut/udara, DHL FEDEX UPS TNT EMS |
| Pengemasan |
Sesuai permintaan atau kemasan standar |
- Fungsi utama & prinsip kerja
| Prinsip Kerja |
1.Input daya: Motor hidraulik ayunan (misalnya, 31Q6-10130) memberikan daya kecepatan tinggi, torsi rendah ke poros input gearbox. |
| 2.Konversi torsi: Daya mengalir melalui 3 tahap gigi planet: poros input → gigi matahari → gigi planet (berputar di sekitar gigi matahari) → gigi cincin (fixed) → pembawa (keluar kecepatan rendah, torsi tinggi). |
| 3.Drive Turntable: Flange output gearbox terhubung ke cincin gir gir excavator; output torsi tinggi memutar gir (bagian atas tubuh) dengan lancar. |
| 4.Mengerem: Ketika mesin ayunan berhenti, tekanan hidrolik ke rem dilepaskan |
| Fungsi Utama |
1. Amplifikasi torsi: Mengubah daya motor hidrolik torsi rendah menjadi kekuatan torsi tinggi yang dibutuhkan untuk memutar piringan atas yang berat (cab + boom + ember = 5 ¢ 8 ton). |
| 2. Kontrol kecepatan: Mengurangi kecepatan motor hidrolik (1,500~2,000 rpm) ke kecepatan mesin putar (2,5~3,5 rpm) memastikan rotasi yang tepat dan terkontrol untuk menggali / memuat. |
| 3. Pemeliharaan beban: Rem hidrolik integral mencegah drift turntable (bahkan dengan beban berat) |
| 4Efisiensi Transmisi Daya: Efisiensi 92-95% (kehilangan daya minimum) memaksimalkan efisiensi bahan bakar excavator dan kinerja swing. |
9 Seri CRAWLER EXCAVATOR R160LC9 R160LC9A R160LC9S R180LC9 R180LC9A R180LC9S R210LC9 R210LC9 R210LC9BC R210LC9BH R210NLC9 R220LC9A R220NLC9A RB160LC9S RB220LC9S RD220LC9
9 Seri Penggali Roda R170W9 R180W9A R180W9S R210W-9 R210W9A R210W9S
F-SERIES CRAWLER EXCAVATOR HX160L HX180L Hyundai
- Lebih banyak ayunan lainBagian yang cocok untuk mesin HYUNDAI
| 39Q5-12100 Swing REDUCTION GEAR |
| R160LC9, R160LC9A, R160LC9S, R160W9A, R170W9, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S |
| |
| 31Q5-21120 Swing Motor SUB ASSY |
| R160LC9, R160LC9A, R160LC9S, R180LC9, R180LC9A, R180LC9S, R180W9S |
| |
| 31Q5-21130 Swing Motor SUB ASSY |
| R160LC9, R160LC9A, R160LC9S, R180LC9, R180LC9A, R180LC9S, R180W9S |
| |
| 31Q5-21220 Swing Motor SUB ASSY |
| R160W9A, R170W9 |
| |
| 31Q5-21230 Swing Motor SUB ASSY |
| R160W9A, R170W9 |
| |
| 31Q5-21320 Swing Motor SUB ASSY |
| R180W9A |
| |
| 31Q5-21330 Swing Motor SUB ASSY |
| R180W9A |
| |
| 31Q6-10151 Swing Motor ASSY |
| R210LC9 |
| |
| 31Q6-10151SG8 Swing Motor ASSY |
| R210LC9 |
| |
| 39Q6-10152 Swing Motor ASSY |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R235LCR9, R235LCR9A |
| |
| 38Q6-10152 Swing Motor ASSY |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R235LCR9, R235LCR9A |
| |
| 38Q6-10172 Swing Motor ASSY |
| R210W-9, R210W9MH, R210W9S |
| |
| 81Q6-01080 Swing BEARING |
| HX220L, R210LC9, R210LC9BH, R220LC9A, RB220LC9S |
| |
| 38Q6-11100 Swing MOTOR |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9MH, R210W9S, R220LC9A, R220NLC9A, R235LCR9, R235LCR9A, RB220LC9S, RD220LC9 |
| |
| 38Q6-10150 Swing MOTOR |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9MH, R210W9S, R235LCR9, R235LCR9A, RB220LC9S |
| Posisi. |
Bagian No. |
Qty |
Nama bagian |
Komentar |
| N*. |
@ |
[1] |
Swing Motor ASSY |
SEE 4100 |
| *-2. |
31Q6-10140 |
[1] |
Gear pengurangan ayunan |
|
| *-2. |
31Q6-10141 |
[1] |
Gear pengurangan ayunan |
|
| *-2. |
31Q6-10141AR |
[1] |
Gear pengurangan ayunan |
|
| 1 |
XKAQ-00771 |
[1] |
KASING |
|
| 1 |
XKAQ-00962 |
[1] |
KASING |
|
| 2 |
XKAQ-00403 |
[1] |
SHAFT-DRIVE |
|
| 2 |
XKAQ-00780 |
[1] |
SHAFT-DRIVE |
|
| 3 |
XKAQ-00018 |
[1] |
SPACER |
|
| 4 |
XKAQ-00026 |
[1] |
Berkas-ROLLER |
|
| 5 |
XKAQ-00032 |
[1] |
SEAL-OIL |
|
| 6 |
XKAQ-00029 |
[1] |
Berkas-ROLLER |
|
| 6 |
XKAQ-00647 |
[1] |
Berkas-ROLLER |
|
| 6 |
XKAQ-00961 |
[1] |
Berkas-ROLLER |
|
| 7 |
XKAQ-00404 |
[1] |
Plate-thrust |
|
| 8 |
XKAQ-00753 |
[1] |
Pengangkut ASSY 2 |
Tidak ditampilkan |
| 9 |
XKAQ-00075 |
[1] |
Pengangkut 2 |
|
| 10 |
XKAQ-00023 |
[3] |
GEAR-PLANET 2 |
|
| 11 |
XKAQ-00643 |
[3] |
PIN ASSY 2 |
Tidak ditampilkan |
| 12 |
XKAQ-00070 |
[3] |
PIN 2 |
INLC 13 |
| N13. |
XKAQ-00291 |
[1] |
BUSHING 2 |
|
| 14 |
XKAQ-00071 |
[6] |
Kekuatan pencuci |
|
| 15 |
XKAQ-00048 |
[3] |
Pin-SPRING |
|
| 16 |
XKAQ-00755 |
[1] |
Gear-SUN 2 |
|
| 17 |
XKAQ-00754 |
[1] |
Pengangkut ASSY 1 |
Tidak ditampilkan |
| 18 |
XKAQ-00531 |
[1] |
Pengangkut 1 |
|
| 19 |
XKAQ-00025 |
[3] |
GEAR-PLANET 1 |
|
| 20 |
XKAQ-00532 |
[3] |
PIN 1 |
|
| 21 |
XKAQ-00030 |
[3] |
Jarum kandang |
|
| 22 |
XKAQ-00057 |
[3] |
Sisi Plat 1 |
|
| 23 |
XKAQ-00040 |
[3] |
Sisi Plat 2 |
|
| 24 |
XKAQ-00041 |
[3] |
RING-STOP |
|
| 25 |
XKAQ-00010 |
[1] |
Gear-SUN 1 |
|
| 26 |
XKAQ-00534 |
[1] |
Sisi Plat 3 |
|
| 27 |
XKAQ-00529 |
[1] |
GANG-RING |
|
| 27 |
XKAQ-00779 |
[1] |
GANG-RING |
|
| 28 |
XKAQ-00977 |
[1] |
Gear-pinion |
|
| 29 |
XKAQ-00074 |
[1] |
RING-STOP |
|
| 30 |
XKAQ-00072 |
[2] |
PIN-KNOCK |
|
| 31 |
XKAQ-00065 |
[12] |
BOLT-SOCKET |
|
| 32 |
XKAQ-00031 |
[1] |
Plat-COVER |
|
| 33 |
XKAQ-00064 |
[8] |
BOLT-HEX |
|
| 34 |
XKAQ-00043 |
[1] |
PLATE-LOCK |
|
| 35 |
XKAQ-00042 |
[2] |
BOLT-HEX |
|
| 36 |
XKAQ-00292 |
[1] |
LAMPUNG LAUNCHER |
|
| 37 |
XKAQ-00049 |
[1] |
PLUG |
|
| 38 |
XKAQ-00066 |
[2] |
PLUG |
|
| *-1. |
@ |
[1] |
Unit Swing Motor |
SEE 4100 |
| N. |
@ |
[AR] |
Bagian-bagian yang tidak disuplai |
|
